注：

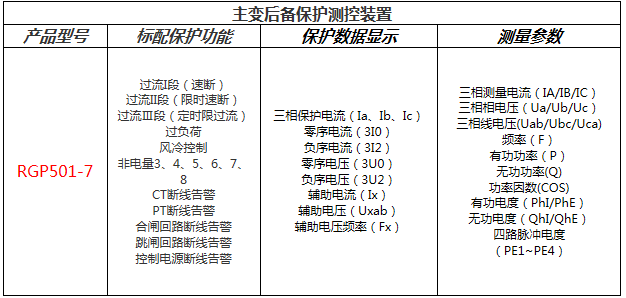

1，RGP501-7出線保護測控裝置所有保護功能均是可以自由搭配使用的，上表給出的只是推薦配置，用戶可根據自己的要求刪增減；
2，III段過流保護有眾多功能選項，可靈活實現(xiàn)，不帶閉鎖的過流保護，帶或不帶方向的低壓閉鎖過流保護，帶或不帶方向閉鎖的復合電壓過流保護；
3，單相接地選線保護可選5次諧波判斷數據；
4，低周減載保護帶電壓閉鎖、滑差閉鎖、欠流閉鎖；
5，重合閘具備檢或不檢無壓，檢或不檢同期的功能；
6，PT控制功能被開放后，裝置將具有PT控制邏輯，裝置對PT單元進行測控時需要開放此參數；
7，PT切換并列功能被開放后，裝置將具有PT切換并列的功能，在PT單元需要并列時開放此參數；
10，以上測量值能根據CT、PT接線方式和變比，自動進行工程量轉換，并分別顯示一次側值和二次側值.

RGP501-7典型圖、實際應用工程圖紙業(yè)績請在線下載或咨詢本司客服人員.
