• 概述

  JDZS-5022B中間繼電器為可調斷電延時中間繼電器主要用于各種保護和自動控制裝置中，增加保護和控制回路的觸點數量及觸點容量以及時間邏輯功能。JDZS-5022B采用集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬等特點，并采用導軌安裝和端子排接線，具有安裝方便、接線簡單等優點。

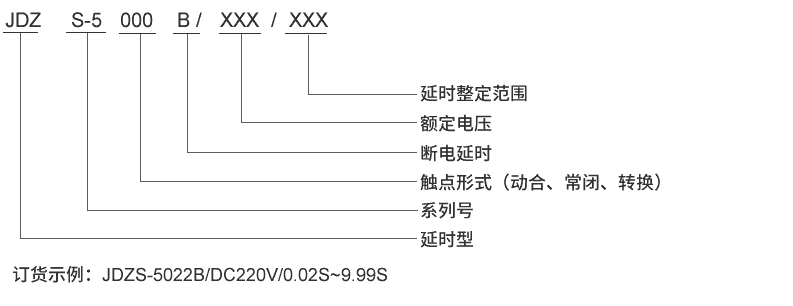

  型號及含義



  JDZS-5022B觸點形式及延時范圍

  型號	觸點形式	延時整定范圍	級差	電壓值
  JDZS-5202B	2常開2轉換	0.02S～9.99S	10mS	AC/DC：110V、220V
  JDZS-5004B	4轉換	0.02S～9.99S	10mS	AC/DC：110V、220V
  JDZS-5104B	1常開4轉換	0.02S～9.99S	10mS	AC/DC：110V、220V
  JDZS-5022B	2常閉2轉換	0.02S～9.99S	10mS	AC/DC：110V、220V
  JDZS-5112B	1常開1常閉2轉換	0.02S～9.99S	10mS	AC/DC：110V、220V
  JDZS-5002B	2轉換	0.02S～9.99S	10mS	AC/DC：110V、220V

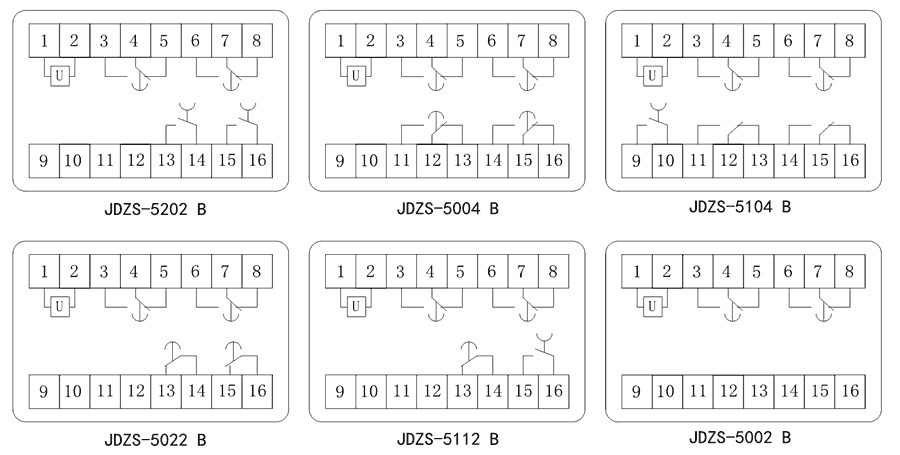

  接線圖



  JDZS-5022B技術參數

  額定參數
  直流額定電壓	110V、220V可選
  交流額定電壓	110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤75%額定電壓
  整定時間	0.02S～9.99S
  級差	10mS
  返回值	≥5%
  功耗	≤2W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構
